Rof ელექტროოპტიკური მოდულატორი 780nm LiNbO3 ინტენსივობის მოდულატორი 10G
ფუნქცია
* დაბალი ჩასმის დანაკარგი
* მაღალი გამტარუნარიანობა
* დაბალი ნახევარტალღური ძაბვა
* პერსონალიზაციის ვარიანტი
აპლიკაცია
⚫ ROF სისტემები
⚫ კვანტური გასაღებების განაწილება
⚫ ლაზერული სენსორული სისტემები
⚫ გვერდითი დიაპაზონის მოდულაცია
| როფ-AM სერია | როფ-AM-07 | როფ-AM-08 | როფ-AM-10 | როფ-AM-13 | როფ-AM-15 | |||
| ოპერაციული ტალღის სიგრძე | 780 ნმ | 850 ნმ | 1064 ნმ | 1310 ნმ | 1550 ნმ | |||
| გამტარუნარიანობა | 10 გჰც | 10 გჰც | 10/20გჰც | 2.5 გჰც | 50გჰც | 10 გჰც | 20 გჰც | 40 გჰც |
| ჩასმის დაკარგვა | <5 დბ | <5 დბ | ＜5 დბ | ＜5 დბ | ＜4 დბ | |||
| გადაშენების კოეფიციენტი @DC | >20 დბ | >20 დბ | >20 დბ | >20 დბ | >20 დბ | |||
| VΠ @RF (1 კჰც) | <3 ვოლტი | <3 ვოლტი | <4V | <3.5 ვოლტი | ＜6V | <5 ვოლტი | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | <5 ვოლტი | <5 ვოლტი | <8 ვოლტი | <7 ვოლტი | ||
შეკვეთის ინფორმაცია
| როფ | AM | XX | XXG | XX | XX | XX |
| ტიპი: AM---ინტენსივობის მოდულატორი | ტალღის სიგრძე: 07---780 ნმ 10---1060 ნმ 13---1310 ნმ 15---1550 ნმ | გამტარუნარიანობა: 10 გჰც 20 გჰც 40 გჰც 50 გჰც
| მონიტორის PD: PD---PD-თან ერთად | შემავალი-გამომავალი ბოჭკოს ტიპი: PP---PM/PM | ოპტიკური კონექტორი: FA---FC/APCFP---FC/PC SP---მორგება |
R-AM-07-10G
ტალღის სიგრძე 710 ნმ 10 გჰც ინტენსივობის მოდულატორი
| პარამეტრი | სიმბოლო | მინ | ტიპი | მაქს | ერთეული | ||||
| ოპტიკური პარამეტრები | |||||||||
| ოპერაციული ტალღის სიგრძე | l | 760 | 780 | 800 | nm | ||||
| ჩასმის დაკარგვა | IL | 4.5 | 5 | dB | |||||
| ოპტიკური დაბრუნების დანაკარგი | ორალური რეფლუქსური | -45 | dB | ||||||
| გადართვის ჩაქრობის კოეფიციენტი @DC | ER@DC | 20 | 23 | dB | |||||
| ოპტიკურ-ბოჭკოვანი | შეყვანაპორტი | PM780ბოჭკოვანი (125/250 მკმ) | |||||||
| გამომავალი პორტი | PM780ბოჭკოვანი (125/250 მკმ) | ||||||||
| ოპტიკურ-ბოჭკოვანი ინტერფეისი | FC/PC, FC/APC ან მორგება | ||||||||
| ელექტრო პარამეტრები | |||||||||
| ოპერაციული გამტარუნარიანობა（-3 დბ) | S21 | 10 | 12 | გჰც | |||||
| ნახევარტალღური ძაბვა Vpi | RF | @1KHz |
| 2.5 | 3 | V | |||
| მიკერძოება | @1KHz |
| 3 | 4 | V | ||||
| ელექტროენერგიის დაბრუნების დანაკარგი | S11 | -12 | -10 | dB | |||||
| შეყვანის წინაღობა | RF | ZRF | 50 | W | |||||
| მიკერძოება | Zმიკერძოება | 1M | W | ||||||
| ელექტრო ინტერფეისი | SMA(f) | ||||||||
ზღვრული პირობები
| პარამეტრი | სიმბოლო | ერთეული | მინ | ტიპი | მაქს |
| შეყვანის ოპტიკური სიმძლავრე | Pმაქსში | დბმ | 20 | ||
| შეყვანის რადიოსიხშირული სიმძლავრე | დბმ | 28 | |||
| გადახრის ძაბვა | Vbias | V | -15 | 15 | |
| სამუშაო ტემპერატურა | ზედა | ℃ | -10 | 60 | |
| შენახვის ტემპერატურა | ტესტი | ℃ | -40 | 85 | |
| ტენიანობა | RH | % | 5 | 90 |

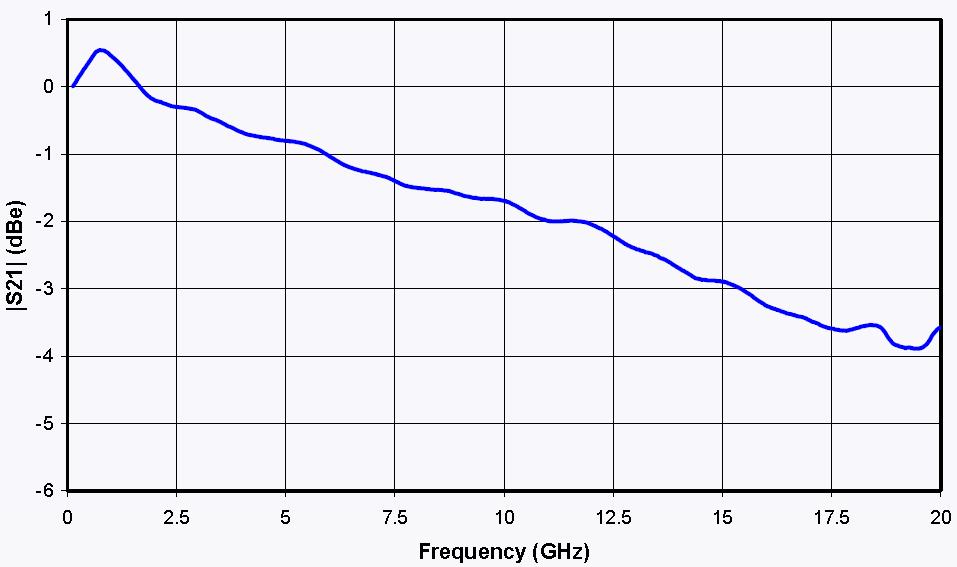

S21 მრუდი
&S11 მრუდი
S21 და s11 მრუდები
მექანიკური დიაგრამა
| პორტი | სიმბოლო | შენიშვნა |
| შიგნით | ოპტიკური შეყვანის პორტი | PM ბოჭკოვანი (125μm/250μm) |
| გარეთ | ოპტიკური გამომავალი პორტი | PM და SMF ვარიანტი |
| RF | RF შეყვანის პორტი | SMA(f) |
| მიკერძოება | Bias კონტროლის პორტი | 1,2 ბიასი, 34-N/C |
Rofea Optoelectronics გთავაზობთ კომერციული ელექტროოპტიკური მოდულატორების, ფაზური მოდულატორების, ინტენსივობის მოდულატორების, ფოტოდეტექტორების, ლაზერული სინათლის წყაროების, DFB ლაზერების, ოპტიკური გამაძლიერებლების, EDFA, SLD ლაზერის, QPSK მოდულაციის, პულსური ლაზერის, სინათლის დეტექტორის, დაბალანსებული ფოტოდეტექტორის, ლაზერული დრაივერის, ბოჭკოვანი ოპტიკური გამაძლიერებლის, ოპტიკური სიმძლავრის მრიცხველის, ფართოზოლოვანი ლაზერის, რეგულირებადი ლაზერის, ოპტიკური დეტექტორის, ლაზერული დიოდური დრაივერის, ბოჭკოვანი გამაძლიერებლის პროდუქციის ხაზს. ჩვენ ასევე გთავაზობთ მრავალ კონკრეტულ მოდულატორს პერსონალიზაციისთვის, როგორიცაა 1*4 მასივის ფაზური მოდულატორები, ულტრა დაბალი Vpi და ულტრა მაღალი ჩაქრობის კოეფიციენტის მოდულატორები, რომლებიც ძირითადად გამოიყენება უნივერსიტეტებსა და ინსტიტუტებში.
ვიმედოვნებთ, რომ ჩვენი პროდუქტები თქვენთვის და თქვენი კვლევისთვის სასარგებლო იქნება.
